球阀

Project Details

Categories:
中文名
球阀
外文名
Ball valve
拼 音
qiú fá
驱动方式
手动、电动、气动、液动
应用领域
食品、化工、石油、电力等

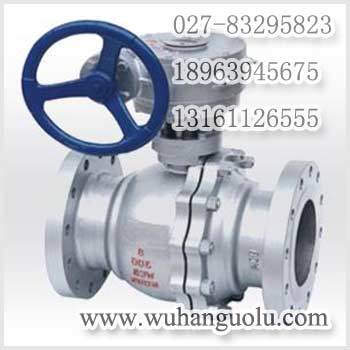

本阀门适用于工作温度≤150°C的水、蒸汽、油品等介质的管路上作启闭用。



主要性能规范
型号
公称压力 PN(MPa)
试验压力Ps(MPa )
工作温度(°C)
适用介质
壳体
密封
Q41F-16Q Q41F-16C
1.6
2.4
1.8
≤150
蒸气、水、油品
Q41F-25Q Q41F-25
2.5
3.8
2.8
Q41F-40
4.0
6.0
4.4
主要零件材料
零件名称
阀体、阀盖
球体、阀杆
密封圈、填料
Q41F-16Q Q41F-25Q
球墨铸铁
2Cr13
聚四氯乙烯
Q41F-16C Q41F-25 Q41F-40
WCB
Q41F-16Q Q41F-16C Q41F-25Q Q41F-25 主要外形尺寸、连接尺寸及重量
公称通径
DN(mm)
L L1 D D1 D2 b Z-¢d H L0 重量
(kg)
20 140 70 105 75 58 16 4-¢13.5 105 150 3
25 160 80 115 85 68 16 4-¢13.5 110 150 4
32 165 82 140 100 78 18 4-¢17.5 115 150 5
40 180 82 150 110 88 18 4-¢17.5 122 160 6
50 200 100 165 125 102 20 4-¢17.5 122 160 8
65 220 100 185 145 122 20 4-¢17.5 130 200 17
8-¢17.5▲
80 250 104 200 160 133 22 8-¢17.5 142 350 20
100 280 125 220 180 158 24 8-¢17.5 152 350 34
235▲ 190▲ 8-¢22▲ 37▲
125 320 140 250 210 184 26 8-¢17.5 162 400 47
270▲ 220▲ 8-¢26▲ 52▲
150 360 150 285 240 212 28 8-¢22 182 400 51
165▲ 300▲ 250▲ 8-¢26▲ 260▲ 600▲ 93▲
Q41F-25Q-A 主要外形尺寸、连接尺寸及重量
公称通径DN(mm) L L1 D D1 D2 b Z-ød H L0 重量(kg)
15 130 50 95 65 47 16 4-ø13.5 100 150 2
20 150 75 105 75 58 16 4-ø13.5 105 150 3
25 160 80 115 85 68 16 4-ø13.5 110 150 4
32 190 95 140 100 78 18 4-ø17.5 115 150 5
40 200 100 150 110 88 18 4-ø17.5 122 160 7
50 230 115 165 125 102 20 4-ø17.5 122 160 9
65 290 145 185 145 122 22 8-ø17.5 130 200 14
80 310 124 200 160 133 22 8-ø17.5 142 350 19
100 350 150 235 190 158 24 8-ø22 152 350 30
125 400 172 270 220 184 28 8-ø26 162 400 32
150 480 192 300 250 212 30 8-ø26 180 400 65
Q41F-40 主要外形尺寸、连接尺寸及重量
公称通径DN(mm) L D D1 D2 b Z-ød f f0 D6 H L0
20 152 105 75 56 16 4-ø14 2 3 51 75 130
25 165 115 85 65 16 4-ø14 3 3 58 85 130
32 178 140 100 76 18 4-ø18 3 3 66 110 180
40 190 150 110 84 18 4-ø18 3 3 76 135 230
50 216 165 125 99 20 4-ø18 3 3 88 142 230
65 241 185 145 118 22 8-ø18 3 3 110 173 400
80 283 200 160 132 24 8-ø18 3 3 121 183 400
100 305 235 190 156 24 8-ø22 3 3.5 150 250 650
125 380 270 220 184 26 8-ø26 3 3.5 176 315 1000
150 403 300 250 211 28 8-ø26 3 3.5 204 340 1000
200 502 375 320 284 34 12-ø30 3 3.5 260 395 1500





球阀(ball valve 在海工和船舶领域应为截止阀),标准GB/T21465-2008《阀门术语》中定义为:启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀按照驱动方式分为:气动球阀,电动球阀,手动球阀。

中文名 球阀
外文名 Ball valve
拼 音 qiú fá
驱动方式 手动、电动、气动、液动
应用领域 食品、化工、石油、电力等

特点
一;耐磨;由于硬密封球阀的阀芯是合金钢喷焊,
三片式球阀
三片式球阀
密封圈是合金钢堆焊,所以硬密封球阀在开关时不会产生太大的磨损。(它的硬度系数为65-70):
二;密封性能好;由于硬密封球阀的密封是采用人工研磨,直到阀芯与密封圈完全吻合才能使用。所以他的密封性能是可靠的。
三;开关轻;由于硬密封球阀的密封圈底部采用弹簧使密封圈与阀芯紧紧抱在一起,所以在外界力量超过弹簧的预紧力时开关非常轻。
四;使用寿命长:已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。
气动球阀结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水 、溶剂、酸和天然气等一般工作介质,主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制。
气动球阀与其它阀门种类相比,具有角行程输出扭矩,开启迅速、平稳可靠,适用广泛,等以下一些优点。
1、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
2、防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
3、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故气动球阀的使用寿命长。
4、流体阻力小:气动球阀是所有阀门分类中流体阻力最小的一种,即使是缩径气动球阀,其流体阻力也相当小。
5、阀杆密封可靠:由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
6、阀座密封性能好:采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且气动球阀的阀封能力随着介质压力的增高而增大。
优点
1.流体阻力小,全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面,而且球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4.操作方便,开闭迅速,
高性能球阀
高性能球阀
从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
加工精度高,造价昂贵,高温中不宜使用,如管道内有杂质,容易被杂质堵塞,导致阀门无法打开。

分类
按功能

1、旁通阀:球阀一般为静水开启,故设旁通阀先平压,即两边注满水;
2、空气阀:充水时,排除空气服用浮筒自行关阀;排水时,补充空气用,浮筒自行下降;
3、泄压阀:开启关闭活门时,排除活门及密封盖之间的压力水,以免磨损密封盖;
4、排污阀:排出球壳体内下部的污水。
按传动

1、气动球阀
2、电动球阀
3、液动球阀
4、气液动球阀
5、电液动球阀
6、涡轮传动球阀
