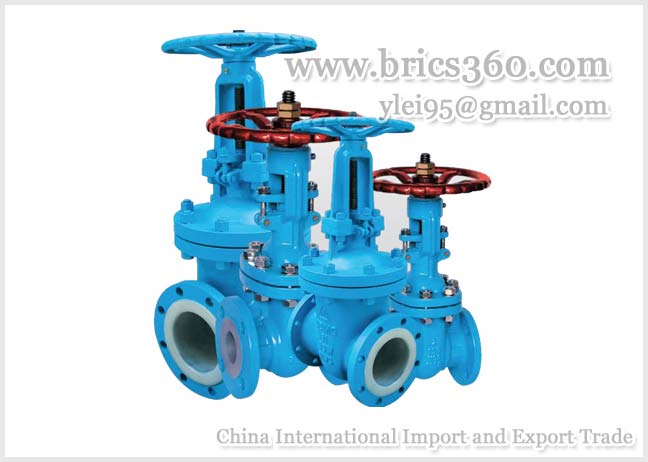

楔式闸阀

Project Details

Categories:

楔式闸阀

特点:采用楔式弹性闸板结构,中﹑大口径设置滚动轴承,启闭轻松。中法兰采用不锈钢缠绕垫片,阀杆密封采用柔性石墨填料,密封可靠。结构设计紧凑合理,造型美观。

用途:钢制闸阀适用于Class150~600 ﹑PN1.0~1.0MPa ﹑JIS10K~20K;工作温度-29~425℃(碳阀)﹑ -40~500℃(不锈钢)的各种管路上,用于截断或接通管路中的介质。选用不同的材料,可分别适用于水 ﹑蒸汽﹑油品 ﹑硝酸﹑ 醋酸 ﹑强氧化性介质及尿素等多种介质。

主要性能规范

型号

Z41H-16Q
Z41H-16C
Z41H-25Q
Z41H-25
Z41H-40
Z41H-64
Z41H-100
Z41Y-16I
Z41Y-25I

公称压力PN(MPa)

1.6
2.5
4.0
6.4
10.0
1.6
2.5

 试验压力
PN(MPa)

强度

2.4
3.8
6.0
9.6
15.0
2.4
3.8

密封

1.8
2.8
4.4
7.1
11.0
1.8
2.8
适用温度(℃)

≤350

≤550

适用介质

水 蒸汽 油品

主要外形尺寸 连接尺寸及重量
公称压力
PN(MPa)

公称通径
DN(mm)

L

D

D1

D2

b

Z-ød

D6

f

f0

H

H1

D0

重量
(kg)

 1.6

40

240

150

110

88

20

4-ø17.5

340

400

220

21

50

250

165

125

102

20

4-ø17.5

348

408

220

22

65

270

185

145

122

20

4-ø17.5

350

415

220

33

80

280

200

160

133

20

8-ø17.5

428

510

280

36

100

300

220

180

158

20

8-ø17.5

571

670

280

47

125

325

250

210

184

22

8-ø17.5

614

756

320

78

150

350

285

240

212

24

8-ø22

682

848

320

85

200

400

340

295

268

26

12-ø22

820

1036

400

150

250

450

405

355

320

30

12-ø26

968

1244

450

273

300

500

460

410

370

30

12-ø26

1145

1474

560

379

350

550

520

470

430

34

16-ø26

1280

1663

640

590

400

600

580

525

482

36

16-ø30

1450

1886

720

894

500

700

715

650

585

44

20-ø33

1676

2181

720

958

2.5
40
240
150
110
88
20
4-ø17.5
340
400
220
22
50
250
165
125
102
20
4-ø17.5
348
408
220
28
65
270
185
145
122
22
8-ø17.5
350
415
220
33
80
280
200
160
133
22
8-ø17.5
425
510
280
46
100
300
235
190
158
24
8-ø22
571
670
280
64
125
325
270
220
184
28
8-ø26
614
750
320
105
150
350
300
250
212
30
8-ø26
682
848
320
134
200
400
360
310
278
34
12-ø26
820
1036
400
213
250
450
425
370
335
36
12-ø30
968
1244
450
290
300
500
485
430
390
40
16-ø30
1145
1474
560
399
350
550
555
490
450
44
16-ø33
1280
1663
640
631
400
600
620
550
505
44
16-ø36
1450
1886
720
900
500
700
730
660
615
44
20-ø36
1676
2181
720
1180
4.0
50
250
160
125
100
20
4-ø18
88
3
4
370
438
280
31
65
280
180
145
120
22
8-ø18
110
3
4
393
473
280
39
80
310
195
160
135
22
8-ø18
121
3
4
455
550
320
47
100
350
230
190
160
24
8-ø23
150
3
4.5
551
670
360
73
125
400
270
220
188
28
8-ø25
176
3
4.5
634
776
400
98
150
450
300
250
218
30
8-ø25
204
3
4.5
708
883
400
123
200
550
375
320
282
38
12-ø30
260
3
4.5
860
1086
450
222
6.4
50
250
175
135
105
26
4-ø23
88
3
4
370
438
450
35
65
280
200
160
130
28
8-ø23
110
3
4
393
473
280
44
80
310
210
170
140
30
8-ø23
121
3
4
455
550
280
61
100
350
250
200
168
32
8-ø25
150
3
4.5
551
670
320
86
125
400
295
240
202
36
8-ø30
176
3
4.5
634
776
360
140
150
450
340
280
240
38
8-ø34
204
3
4.5
718
893
400
180
200
550
405
345
300
44
12-ø34
260
3
4.5
873
1100
450
273
10.0
50
250
195
145
112
28
4-ø25
88
3
4
433
507
280
48
65
280
220
170
138
32
8-ø25
110
3
4
466
557
280
68
80
310
230
180
148
34
8-ø25
121
3
4
540
641
320
90
100
350
265
210
172
38
8-ø30
150
3
4.5
606
726
360
129
125
400
310
250
210
42
8-ø34
176
3
4.5
689
835
400
212
150
450
350
290
250
46
12-ø34
204
3
4.5
775
952
450
285
200
550
430
360
312
54
12-ø41
260
3
4.5
980
1214
560
426
主要零件材料
型号
阀体 阀盖
阀板 阀座
阀杆
阀杆螺母
填料
手轮
Z41H-16Q
Z41H-25Q
球墨铸铁
2Cr13
2Cr13
铝铁青铜
柔性石墨
球墨铸铁
Z41H-16C Z41H-25
Z41H-40 Z41H-64
Z41H-100
WCB
Z41Y-16I
Z41Y-25I
铬钼合金钢
硬质合金





阀门是在流体系统中,用来控制流体的方向、压力、流量的装置是使配管和设备内的介质(液体、气体、粉末)流动或停止并能控制其流量的装置。
阀门是管路流体输送系统中控制部件,它是用来改变通路断面和介质流动方向,具有导流、截止、节流、止回、分流或溢流卸压等功能。用于流体控制的阀门,从最简单的截止阀到极为复杂的自控系统中所用的各种阀门,其品种和规格繁多, 阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等各种类型流体地流动 ,阀门的工作压力可从0.0013MPa到1000MPa 的超高压,工作温度从-270℃的超低温到1430℃的高温。
阀门的控制可采用多种传动方式, 如手动、电动、液动、气动、涡轮、电磁动、电磁液动、电液动、气液动、正齿轮、伞齿轮驱动等;可以在压力、温度或其它形式传感信号的作用下, 按预定的要求动作,或者不依赖传感信号而进行简单的开启或关闭,阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动, 从而改变其流道面积的大小以实现其控制功能。
清洗步骤

阀门的零部件在组装前必须经过以下过程处理:
1、根据加工要求,部分零部件需要做抛光处理,表面不能有加工毛刺等;
2、所有零部件进行脱脂处理;
3、脱脂完成后进行酸洗钝化,清洗剂不含磷;
4、酸洗纯化后用纯净水冲洗干净,不能有药剂残留,碳钢部件省去此步骤;
5、逐个零部件用无纺布进行擦干,不能有线毛等留存部件表面,或者用洁净的氮气进行吹干;
6、用无纺布或者精密滤纸沾分析纯酒精对逐个零部件进行擦拭,直至没有脏色。
装配要求

清洗干净的部件必须密封保存,以供安装。对安装过程要求如下:
1、安装车间必须保证洁净,或者搭建临时的洁净区域,例如用新购的彩条布或者塑料薄膜等,防止在安装过程中有灰尘进入。
2、装配工人必须身着洁净的纯棉工作服,头戴纯棉帽,头发不能外漏,脚穿干净鞋子,手戴塑胶手套,脱脂。
3、装配用工具必须装配前进行脱脂清洗,保证洁净。
其他要求

1、装配完成的阀门用氮气至少吹扫1分钟。
2、气密试验必须是用纯净的氮气。
3、气密试验合格后进行包封,用干净聚乙烯帽密封,聚乙烯帽使用前应用有机溶剂浸泡,擦拭干净。
4、然后用真空袋进行密封。
5、最后装箱。
6、运输过程中要采取措施保证包封不破损。
验收要求

验收遵循HG 20202-2000 《脱脂工程施工及验收规范》,装配前每个零部件均用干净的精密滤纸进行擦拭,选择部件死角,滤纸不变颜色为合格。

常用术语

GB/T 1047-2005标准规定,阀门的公称通径只是一个标识,由符号“DN”和数字的组合表示,公称尺寸不能代表实测的阀门口径值,阀门的实际口径值由相关的各标准规定,一般实测值(单位mm)不得小于公称尺寸数值的95%。公称尺寸分公制(符号:DN)和英制(符号:NPS),国标阀门采用公制,美标阀门为英制。公制DN数值如下:
优先选用的DN数值如下:
DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700 DN800 DN900 DN1000 DN1100 DN1200,DN1400,DN1600,DN1800,DN2000,DN2200,DN2400,DN2600,DN3000,DN3200,DN3500,DN4000
GB/T 1048-2005标准规定,阀门的公称压力也是一个标识,由符号“PN”和数字的组合表示,公称压力不能应用于计算目的,不代表阀门的实际测量值,公称压力的建立目的是简化阀门压力的规格数量,在选用时,设计单位、制造单位和使用单位均遵循向此规定最临近的数据靠的原则,公称尺寸的建立也是相同目的。公称压力分欧洲体系和美洲体系。中国的公称压力就是用欧洲体系标准。规格如下:
PN0.1,PN0.6,PN1.0,PN 2.5 PN6 PN10 PN16 PN25 PN40 PN63/64 PN100/110 PN150/160 PN260 PN320 PN420
CLASS:125LB,150LB,300LB,400LB,600LB,900LB,1500LB,2000LB,2500LB,3500LB,4500LB
